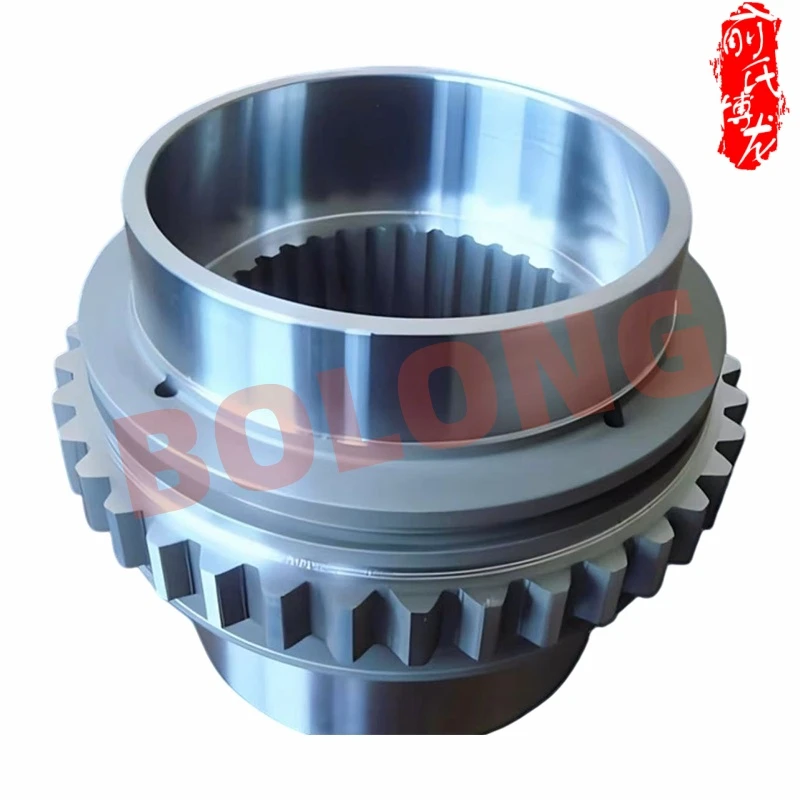

Ningbo Fenghua Bolong Machinery Manufacturing Co., Ltd. е един от водещите производители и доставчици на вътрешно и външно цилиндрично шлайфане в Китай. Моля, не се колебайте да закупите издръжливи вътрешни и външни цилиндрични шлайфания, произведени в Китай тук от нашата фабрика. Всички персонализирани продукти са с високо качество и конкурентна цена.
Възможности за смилане
|
Тип процес |
Приложения |
Ключови характеристики |
|
Външно цилиндрично шлайфане |
Валове, щифтове, зъбни шийки, хидравлични пръти |
OD довършителни работи до тесни допуски, методи на потапяне и напречно шлайфане |
|
Вътрешно цилиндрично шлайфане |
Отвори, маншони, корпуси на лагери, отвори за зъбни колела |
Прецизно ID довършване, високо{0}}честотни шпиндели за малки диаметри |
|
Безцентрово шлайфане |
Щифтове, ролки, втулки с голям{0}}обем |
Без приспособления за захващане - по-бърза производителност за прости цилиндрични части |
|
Диапазон на диаметъра: Φ5–200 mm |
Диапазон на дължина: до 200 мм |
Спецификации на процеса
|
Параметър |
Стойност |
|
Оборудване |
CNC цилиндрични шлифовъчни машини, вътрешни шлайфове, безцентрови шлайфове |
|
Диапазон на диаметъра |
Φ5mm – Φ200mm |
|
Обхват на дължината |
До 200 мм |
|
Възможност за смилане |
Външни (OD) и вътрешни (ID) цилиндрични повърхности |
|
Методи за смилане |
Шлифоване с потапяне, траверсно/осцилационно шлайфане |
|
Материали |
45#, 20# въглеродна стомана; 40Cr, 35CrMo, 20CrMnTi легирана стомана; 6061/6063 алуминий; 304 неръждаема стомана; месинг |
|
Вторични операции |
Повърхностна обработка, монтаж |
|
Сертификати |
IATF 16949, ISO 14001, ISO 45001, IECQ QC080000 |
Акценти в изпълнението
Външно и вътрешно шлайфане в един източник
Ние извършваме както външно, така и вътрешно цилиндрично шлайфане, елиминирайки необходимостта от множество доставчици на кръгли компоненти, които изискват довършителни работи и на двете повърхности.
Тесни допуски и фини повърхностни покрития
Цилиндричното шлайфане постига по-висока точност от струговането, с отлична закръгленост и концентричност между вътрешния и външния диаметър.
Множество методи на смилане
Ние прилагаме шлайфане с потапяне (радиално подаване) за къси, твърди части и траверсно/осцилационно шлайфане (аксиално подаване) за дълги компоненти и сложни профили.
Безцентрово шлайфане за големи{0}}обемни части с прост OD
За щифтове, ролки и втулки с еднакви диаметри безцентровото шлайфане осигурява по-бърза производителност без нужда от центрове или патронници.
Широка съвместимост на материалите
Въглеродни стомани, легирани стомани, неръждаема стомана, алуминий и месинг се шлифоват с оптимизиран избор на колела - кубичен борен нитрид (CBN) или абразиви от алуминиев оксид и подходящи размери на зърното.
Съоръжение, сертифицирано по IATF 16949
Налична е пълна документация за ниво 3 на PPAP - процес FMEA, контролни планове, проучвания на възможностите.
Контрол на качеството
Приложения
Автомобилни задвижващи валове и зъбни колела
Входящите/изходящите валове на трансмисията, зъбните шийки и компонентите на CV шарнирите са цилиндрично шлифовани-до строги толеранси за намалено триене, шум и износване в-обемните EV и ICE задвижвания.
Хидравлични и пневматични цилиндри
Вътрешните отвори и външните пръти за хидравлични и пневматични цилиндри са шлифовани до точни диаметри и повърхностни покрития за надеждно уплътняване и задържане на налягането.
Лагерни корпуси и втулки
Отворите на лагерите и идентификационните номера на втулките са вътрешно-шлифовани, за да осигурят правилно прилягане и концентричност с въртящите се валове.
Щифтове, ролки и втулки с голям{0}}обем
Безцентровото шлайфане произвежда прости цилиндрични компоненти в големи количества - щифтове, ролки и втулки - с постоянна точност на OD и бързи времена на цикъла.
Отвъд автомобилите
|
Сектор |
Типични компоненти |
Основни изисквания |
|
Космонавтика |
Компоненти за задвижване, части за колесник |
Тесни допуски, проследимост на материала |
|
Индустриално оборудване |
Хидравлични пръти, валове на помпи, лагерни втулки |
Повърхностно покритие, устойчивост на износване |
|
Медицински |
Хирургически инструменти, щифтове за импланти |
Прецизност, повърхностно покритие, чисти ръбове |
|
Енергия / мощност |
Задвижващи валове, компоненти на турбини |
Концентричност, устойчивост на умора |
Защо цилиндрично шлайфане
За кръгли компоненти, които се нуждаят от строги допуски и фини покрития, други методи имат ограничения:
Обръщане– постига умерени допуски, но оставя следи от инструмента; не може да достигне повърхността на шлайфане
Фрезоване– неподходящи за цилиндрични елементи; не може да произведе последователна закръгленост
Хонинговане– подобрява покритието на отвора, но премахва минимално количество материал; не коригира геометрията
Цилиндричното шлайфане осигурява продуктивна способност за довършителни работи - по-строги толеранси от струговането, по-добро покритие на повърхността от всеки процес на рязане и осигуряване на концентричност между OD и ID елементи. За валове, щифтове, отвори и лагерни повърхности - цилиндричното шлайфане е окончателният метод.
